Progettazione Elettrica

I documenti di progettazione che la AB Soluzioni realizza, rientrano nel settore tecnico dell’impiantistica elettrica e dell'automazione industriale e sono i seguenti:

- schemi elettrici unifilari e multifilari (schemi di principio, schemi funzionali e di montaggio).

- disegni planimetrici di impianti;

- disegni di impianti, ad esempio all’interno di un’abitazione ad uso civile o in ambito industriale.

- altri elaborati possono riguardare la rappresentazione particolareggiata di un impianto elettrico, oppure esecuzione di disegni assonometrici relativi a specifiche situazioni di installazione.

La fase di disegno è preceduta da una fase di progettazione nella quale si eseguono i calcoli elettrici (ad esempio verifica della portata di una linea, la cui sezione in seguito sarà riportata sullo schema elettrico), ci si confronta poi con le normative di sicurezza del settore (Norme CEI) al fine di scegliere le soluzioni più idonee.

Di seguito un esempio di implementazione su di una linea produttiva di un marcatore laser a fibra con controllo e verifica corretta marcatura.

.

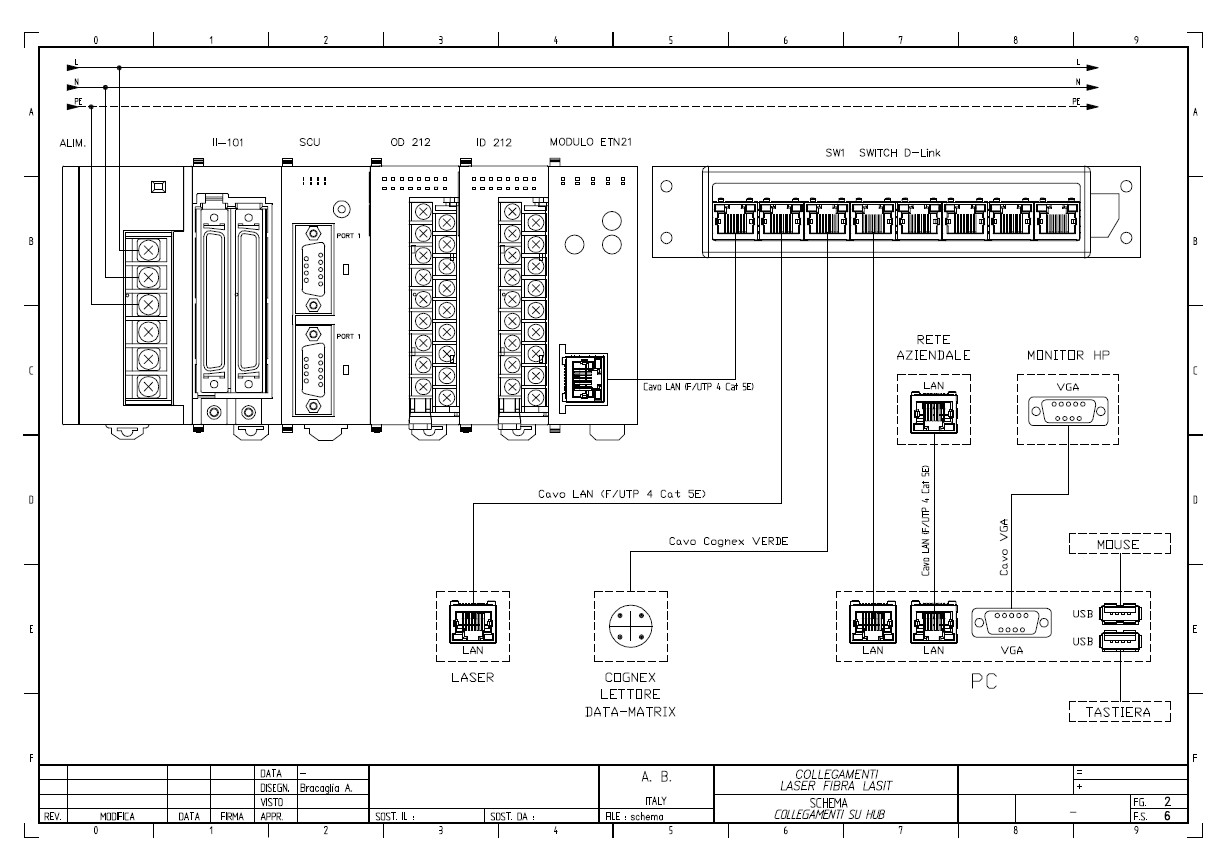

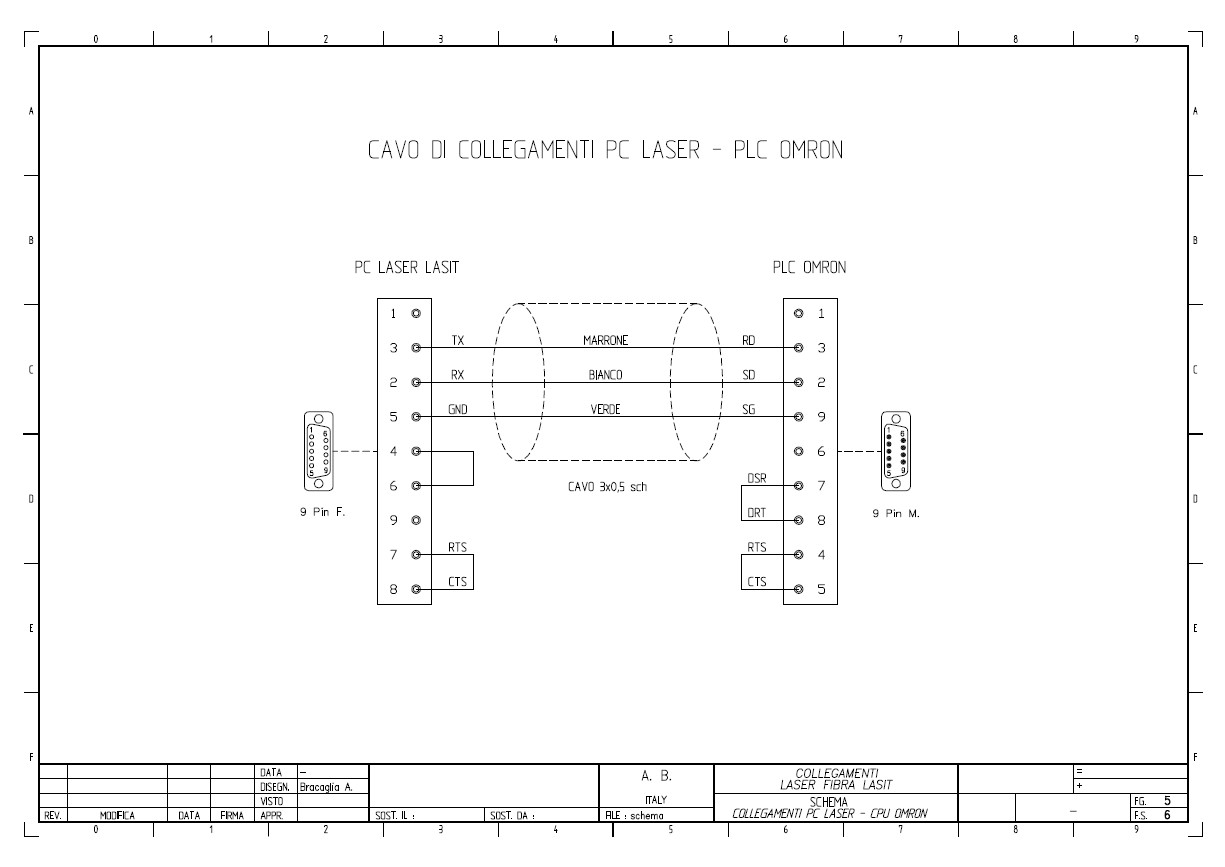

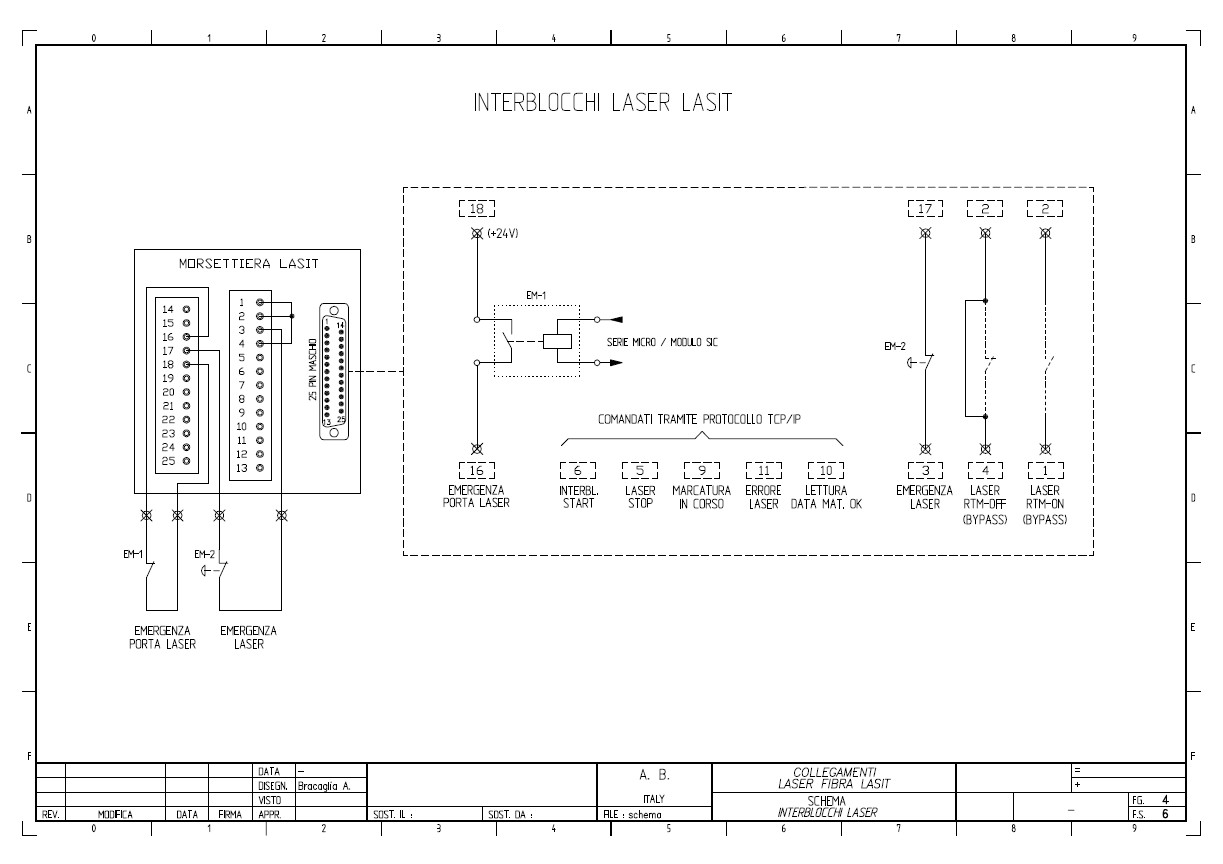

IMPLEMENTAZIONE DI UN MARCATORE LASER A FIBRA CON CONTROLLO COGNEX DI MARCATURA DATAMATRIX

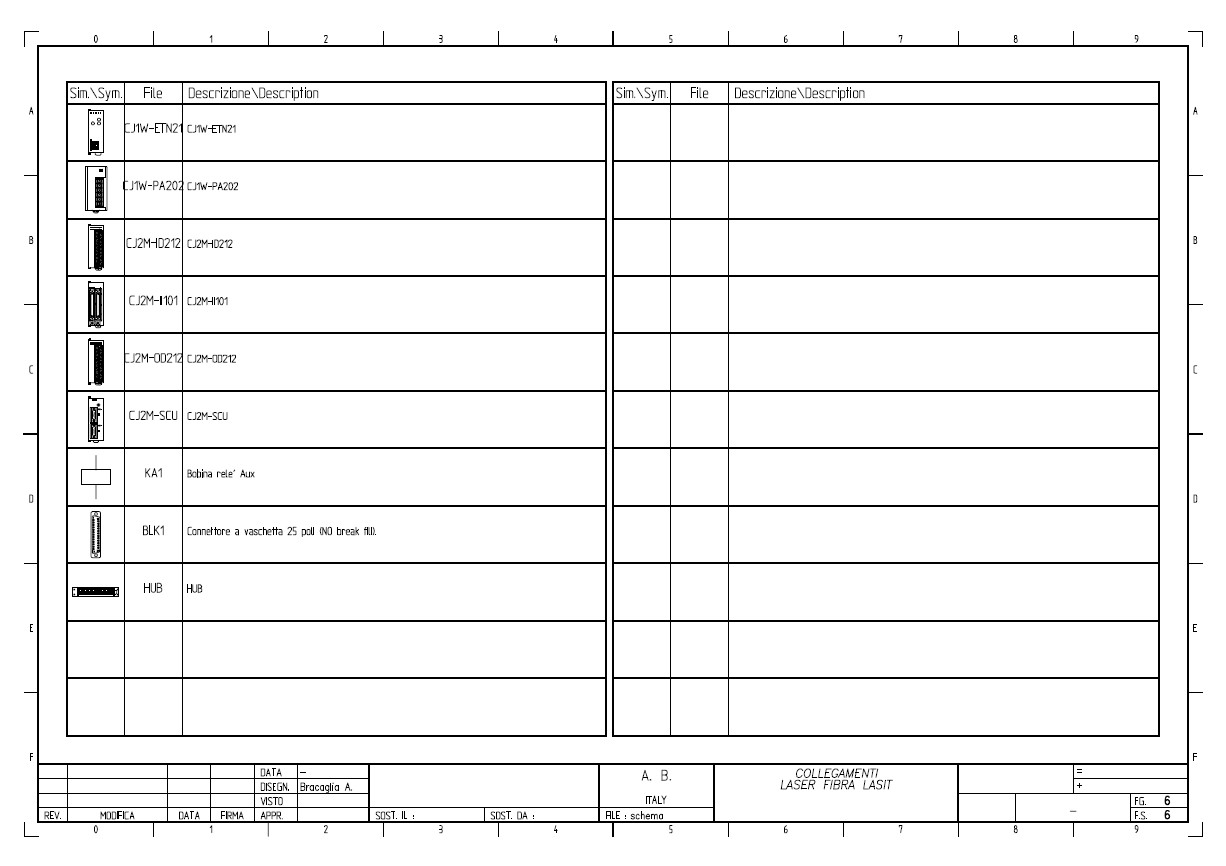

Tavole del progetto
